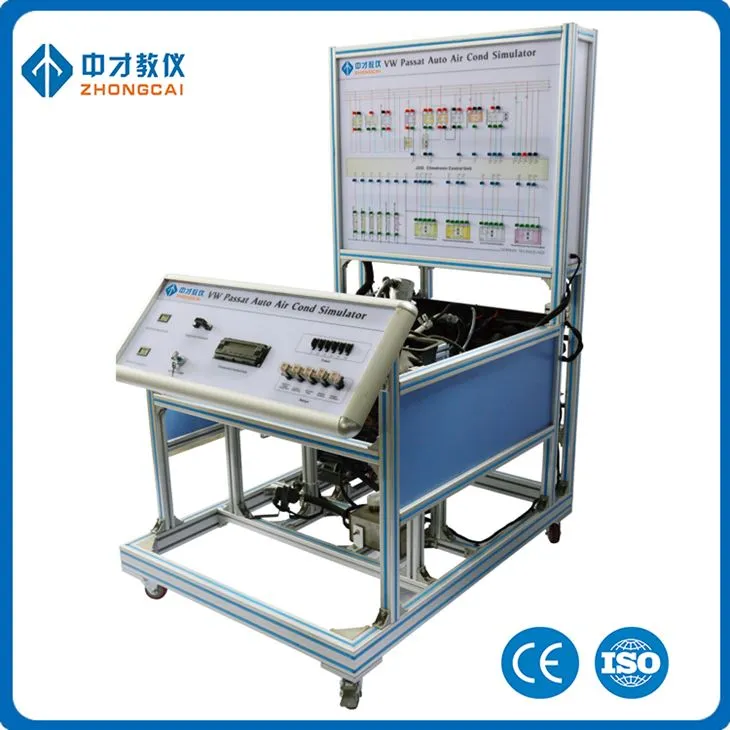

Тренувальна дошка системи кондиціонування та клімат-контролю

Навчальна рада з кондиціонування повітря та системи клімат-контролю

– Швидкість вентилятора повітряного потоку

– Положення клапана повітряного потоку

– Температура інтер'єру (всередині)

– Тиск холодоагента R134a змінюється в залежності від швидкості вентилятора радіатора охолодження

– Швидкість зміни температури в залежності від швидкості вентилятора радіатора повітряного потоку

– Положення клапана повітряного потоку відповідно до режимів роботи: розморожування, рециркуляція повітря (свіже повітря) або

• Тренувальна дошка має схему зі світлодіодними лампами, на якій показані режими роботи розеток і засліток;

• Тренувальна дошка має повну електричну схему електропроводки з вбудованою – банановою вилкою

перемички для вимірювань і моделювання кодів несправностей системи;

• Можливість імітувати більше 15 системних несправностей шляхом відключення бананових вилкових перемичок. Можливість контролю за зміною режиму роботи кожного системного компонента;

• Тренувальна дошка має вбудований вольтметр. Він відображає напругу компонентів електронної системи:

• – Потенціометр двигуна управління G92 для температурного клапана

- G114 Управління двигуном потенціометра, футвелл / розморожка клапана

– Двигун управління G112 Потенціометр, центральний клапан

– G113 Управління двигуном потенціометра, клапан повітряного потоку

– G89 Датчик температури повітрозабірного каналу свіжого повітря

– G191 Vent. температурний відправник, центр

– G192 Vent. температурний відправник, футвелл

– Датчик температури навколишнього середовища G17

• Вбудований термометр відображає зміну температури в залежності від тиску холодоагнанту R134a;

Діагностичний та вимірювальний осцилограф/мультиметр

• Параметри системи вимірюються шляхом підключення до бананового роз'єму;

• Можливість вимірювання параметрів електричного сигналу кожного компонента системи (наприклад, датчика або примули)

Діагностика блоку управління (за допомогою інструменту сканування)

• Діагностика через OBD 16 - контактний діагностичний роз'єм

• Ідентифікація електронного блоку управління (ЕКЮ)

• Читання / стирання кодів несправностей

• Відображення параметрів операційної системи (живі дані)

• Активація примушування (залежить від блоку управління)

• Кодування/конфігурація блоку управління (залежить від блоку управління)

Діагностика блоку управління (ручні процедури без інструменту сканування)

• Ручна діагностика Кліматронічного ЕКЮ

• Читання помилок – ручні процедури

• Відображення параметрів операційної системи (живих даних) – ручна процедура

Інші

• Підставка має замкнуту конструкцію – внутрішню електропроводку не видно

• Живлення: 220 В

• Розміри приблизно: (HxLxW): 1680x800x500mm

• Вага нетто приблизно: 100 кг

• Зроблено в ЄС

• Сертифікат СЕ

Додаткові аксесуари

• Автомобільний осцилограф

• Інструмент діагностичного сканування OBD

• Станція підзарядки кондиціонерів
