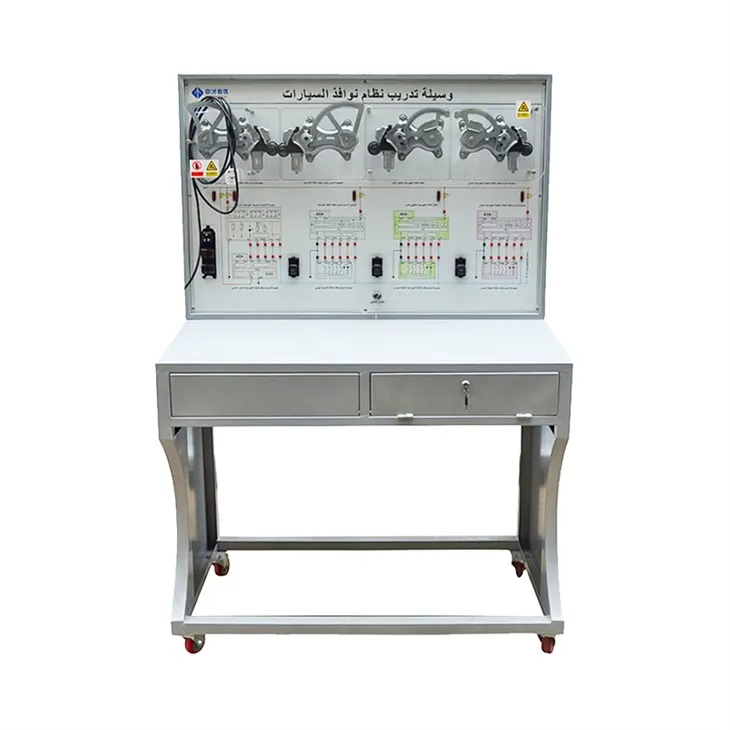

Навчальна дошка автомобільних електричних склопідйомників

1 Параметри продукту

Найменування продукту: навчальна дошка з електросклопідйомниками автомобіля
Розмір продукту: 1200 × 700 × 1800 мм (довжина × ширина × висота)
Важить близько 100 кг
Напруга живлення AC220V

2. Технічні характеристики
(1) Представлення продукту
Обладнання базується на системі електричних вікон автомобіля Toyota Land Cruiser, яка може показати структуру складу та робочий процес системи електричних вікон. Він підходить для викладання теорії автомобільних електричних склопідйомників і навчання технічного обслуговування.
(2) Функціональні характеристики
1. Реальна та робоча система електричних склопідйомників автомобіля може показати структуру перемикача та приводу електричної склопідйомної системи.
2. Вимикач запалювання та перемикач управління підйомом вікон на панелі керування можуть продемонструвати робочий процес підйому та опускання електричної віконної системи автомобіля.
3. Навчальна дошка виготовлена ​​з алюмінієво-пластикової пластини товщиною 4 мм, яка має стійкість до корозії, ударостійкість, стійкість до забруднення, вогнестійкість і вологостійкість. Поверхня оброблена спеціальною ґрунтовкою-напиленням. На панелі надруковані кольорові схеми, які ніколи не вицвітають, а поверхня розпилена глянсовою олією; Студенти можуть зрозуміти та проаналізувати принцип роботи електричної віконної системи автомобіля шляхом безпосереднього порівняння електричної схеми та об’єкта.
4. Термінали виявлення встановлені на панелі навчальної плати, яка може безпосередньо виявляти електричні сигнали кожного компонента схеми автомобільної електричної віконної системи, такі як опір, напруга, струм, сигнали частоти тощо.
5. Поверхня навчальної дошки має рамну структуру з алюмінієвого сплаву товщиною 1,5 мм; Нижня рама виготовлена ​​з холоднокатаного квадратного проходу 40*40*2,5 мм, порівняно з гарячекатаним квадратним проходом, і міцність краща. Поверхня обробляється методом напилення. Завдяки обробці розпиленням він має характеристики красивого, міцного, зносостійкого, стійкого до хімічної корозії та стійкості до УФ-променів. Завдяки самозамикаючому роликовому пристрою основа навчальної дошки оснащена стільницею приблизно 40 см, що зручно для розміщення даних і приладів для тестування світла.
6. Навчальна плата використовує звичайне джерело живлення змінного струму 220 В, яке перетворюється на джерело живлення постійного струму 12 В через випрямлення трансформатора внутрішньої схеми. Блок живлення 12 В постійного струму має функцію запобігання короткого замикання.
7. Оснащений системою встановлення та оцінки помилок.
