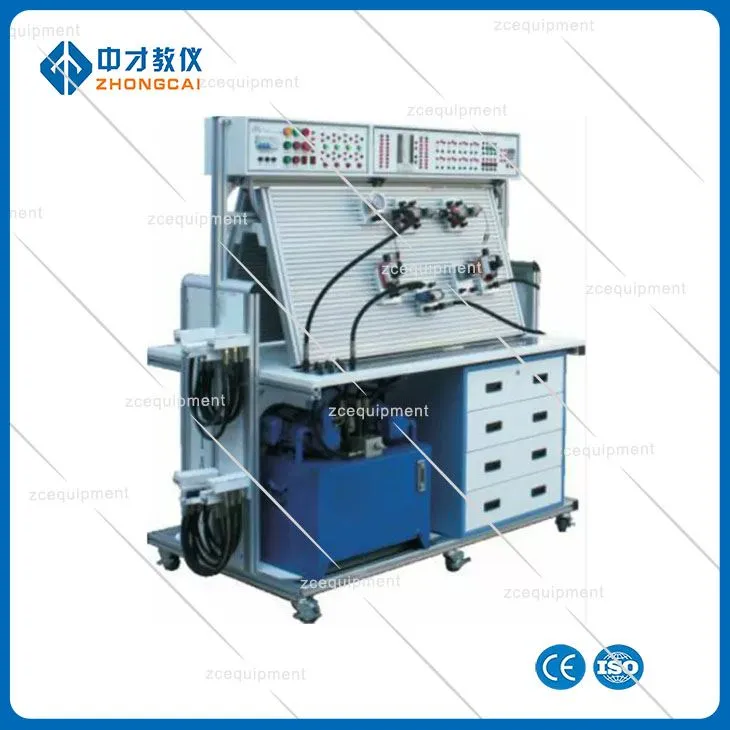

Навчальний набір для пневматичних і гідравлічних тренажерів Plc

Гідравлічні частини

1. Експериментальний стенд

Експериментальний стенд складається з основної рами з алюмінієвого профілю, панелі керування з алюмінієвого профілю, електричної шафи тощо. Розмір робочого столу: довжина × ширина × висота=1500 мм × 700 мм × 1850 мм (вага упаковки становить близько 220 кг), а також профільна конструкція з алюмінієвого сплаву з Т-подібною канавкою на монтажній поверхні

2. Гідронасосна станція Номінальний робочий тиск системи: 0.8 МПа. До 2,5 МПа

(1) Мотопомпа (комплект) Насос може вибрати будь-який із зубчастих насосів, циклоїдних насосів, пластинчастих насосів тощо. Двигун: двигун постійного струму, потужність 400 Вт, швидкість 0~1500 об/хв; регулювання швидкості за допомогою регулятора швидкості постійного струму. Вбудований в експериментальний стіл.

(2) Паливний бак: номінальний об'єм 30 л; з індикатором рівня рідини, температурою масла, масляним фільтром всмоктування і повернення масла, запобіжним клапаном і т.д.

3. Джерело живлення: з трифазним захистом від витоку, вихідна напруга становить 380 В/220 В, джерело живлення буде відключено, коли струм витоку на землю перевищує 30 мА; Електричне керування використовує джерело живлення 24 В постійного струму та має захист від перенапруги, щоб запобігти неправильній роботі та пошкодити обладнання.

4. Електричний блок управління: Програмований контролер (PLC); використовує FX1S-20MR, порт введення/виведення 20 точок; 12 входів і 8 виходів, форма релейного виходу. Напруга живлення: AC 220V/50Hz 5. Коли гідравлічний насос працює, шум на відстані 1,5 м від гідравлічної платформи менше або дорівнює 58 дБ.

Особливість:

1. Модульність компонентів: кожен пневматичний компонент є незалежним модулем, оснащеним нижньою пластиною, яку легко встановити, і різні експериментальні схеми можуть бути встановлені на загальній профільній пластині з алюмінієвого сплаву за бажанням, а робочі частини прості та швидкі .

2. Режим підключення: роз'єм приймає швидкий тип, надійний, простий і економить час під час встановлення та розбирання.

3. Пневматичні компоненти: стандартні промислові пневматичні компоненти, надійні та безпечні.

4. Системне середовище: малошумна робоча насосна станція, що забезпечує тихе експериментальне середовище (шум<60). Pump station with automatic overpressure protection device

5. Диверсифікація керування: керування програмуванням ПЛК, ручне керування реле, автоматичне керування реле часу
