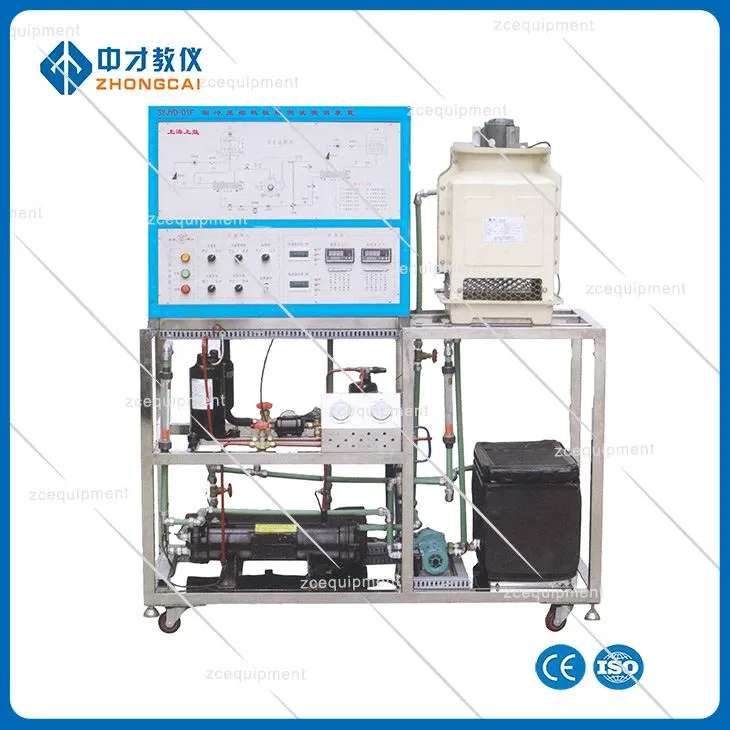

Навчальне обладнання для тестування продуктивності холодильного компресора

«Випробувальний пристрій для тестування продуктивності компресора для охолодження ZCJYD-01F» приймає систему охолодження парообробного циклу, оснащений реальними компонентами холодильної системи, такими як повністю закритий холодильний компресор, конденсатор і випарник, і оснащений інтелектуальним регулятором температури, витратоміром, манометром, вольтметром, амперметром та іншими вимірювальними приладами. Холодильний компресор продуктивність тестового навчального пристрою може не тільки забезпечити практичну підготовку з вимірювання експлуатаційних параметрів холодильного компресора, але і продемонструвати і навчити основний принцип холодильного циклу. Це стосується викладання та навчання курсів, пов'язаних з охолодженням, у професійних коледжах.

1 Характеристики пристрою

1. Холодильний компресор Продуктивність тестового навчального пристрою встановлюється відповідно до міжнародного стандарту GB / T 5773-2004 продуктивність навчального методу позитивного зміщення холодильного компресора, з "випарником рідкого холодоагенту циркуляції" в якості основного вимірювання і "водоохолоджуваного конденсатора калориметра" в якості допоміжного вимірювання

2. Прийнята одна холодильна одиниця. Конденсатор і випарник є оболонкою і трубкою водоообмінники. Система має компактну структуру, розумне планування і гарний зовнішній вигляд

3. Холодильний компресор Продуктивність тестовий пристрій оснащений захистом від витоку напруги, захистом від витоків поточного типу, захистом від струмів, захистом від перевантаження та захистом від заземлення, що може ефективно захистити людей та обладнання

2 Технічні характеристики

1. Вхідне джерело живлення: однофазний трипровід ~ 220 В ± 10% 50 Гц

2. Робоче середовище: температура - 10 °C ~ + 40 °C, відносна вологість < 85%="" (25="" °c),="" висота=""><>

3. Ємність пристрою: <>

4. Холодоагент: R22

5. Холодильна ємність: 1,3 КВт

6. Вага: 100кг

7. Загальний розмір: 120 см х 60 см х 142 см

3 Основні конфігурації та функції

1. Панель керування

Холодильний компресор продуктивність випробування випробувальний пристрій приймає двошарові матові щільні зерна пластикові установки обприскування, з новою формою. У верхньому шарі влаштована холодильна система, яка може візуально відображати структуру холодильної системи; Передня панель оснащена панеллю управління живленням і вимірювальним приладом. Внизу встановлені чотири універсальні колеса з гальмами для легкого руху і фіксації.

2. Блок управління змінним струмом

Однофазний трипровід змінного струму 220В, основне джерело живлення контролюється захистом струму витоку, а струм дії 30мА

3. Холодильна система

1p повністю закритий компресор, горизонтальна оболонка і конденсатор трубки, рідке оглядове скло, сухий фільтр, ручний дросельний клапан, рідкий резервуар і сухий випарник

4. Циркуляційна система водопостачання

(1) 2 водяні насоси

Основними технічними параметрами є:

Номінальна потужність: 95w

Номінальний ліфт: 6М

Номінальний потік: 1.08 м3 / год

2) 2 резервуари для води

Він виготовлений з нержавіючої сталі, включаючи конденсатор, що циркулює резервуар для води та випарник, що циркулює резервуар для води.

(3) 1 нагрівач (потужність 1000Вт)

Вихідна потужність може регулюватися потенціометром для нагрівання циркулюючої води випарника

5. Вимірювальний прилад

(1) 2 лічильники потужності (рівень точності 0,5)

Виміряйте потужність нагріву і потужність компресора відповідно. Інтелектуальний режим управління людино-машинним діалогом реалізується за допомогою ключового управління і цифрового вікна дисплея, яке може вимірювати активну потужність, реактивну потужність, коефіцієнт потужності, напругу, струм, частоту і властивості навантаження; Він може зберігати і запитувати 15 груп тестових даних про потужність і коефіцієнт потужності

(2) 1 цифровий термометр дисплея (рівень точності 0,5)

В якості датчика використовується платиновий опір PT100, а діапазон вимірювань - 50 ~ 150 °C. 8 груп параметрів температури вимірюються за допомогою перемикання клавіш фортепіано, включаючи температуру порту всмоктування компресора, температуру вихлопного порту компресора, температуру виходу конденсатора, температуру впуску випарника, температуру впуску конденсатора води, температуру виходу води конденсатора, температуру впуску води випарника та температуру виходу води випарника

(3) 2 вакуумні манометри (рівень точності 2.5)

Діапазон вимірювань становить -0,1 ~ 1,5 МПа і -0,1 ~ 3,5Mpa, а бічний тиск низького тиску і бічний тиск високого тиску холодильної системи вимірюються в режимі реального часу відповідно.

(4) 2 витратоміри (клас точності 0,5)

Скляний ротаметр з діапазоном вимірювань 16 ~ 160мл / хв використовується для вимірювання потоку охолоджуючої води конденсатора і випарника відповідно

6. Інструмент управління

Один контролер високого і низького тиску: контролюйте низький тиск збоку і високий тиск тиску холодильної системи в режимі реального часу. Коли високий тиск вище встановленого значення або низький тиск нижче заданого значення, контролер посилає керуючий сигнал для відключення джерела живлення компресора

4 Навчальний проект

1. Ознайомтеся з основною структурою та принципом роботи системи охолодження охолодження парного стиснення

2. Зрозуміти продуктивність і спосіб застосування міжнародного стандарту GB / t5773-2004 позитивне зміщення холодильного компресора

3. Використовуйте метод циркуляції рідкого холодоагенту випарника (основний метод вимірювання) для розрахунку охолоджуючої здатності холодильного компресійного механізму

4. Розрахувати охолоджуючу здатність холодильного компресора за допомогою методу балансу тепла (допоміжний метод вимірювання) конденсатора з водяним охолодженням

5. Розрахунок та аналіз відносної похибки основної та допоміжної вимірюваної холодильної потужності

6. Розрахунок та аналіз коефіцієнта енергоефективності холодильної установки
