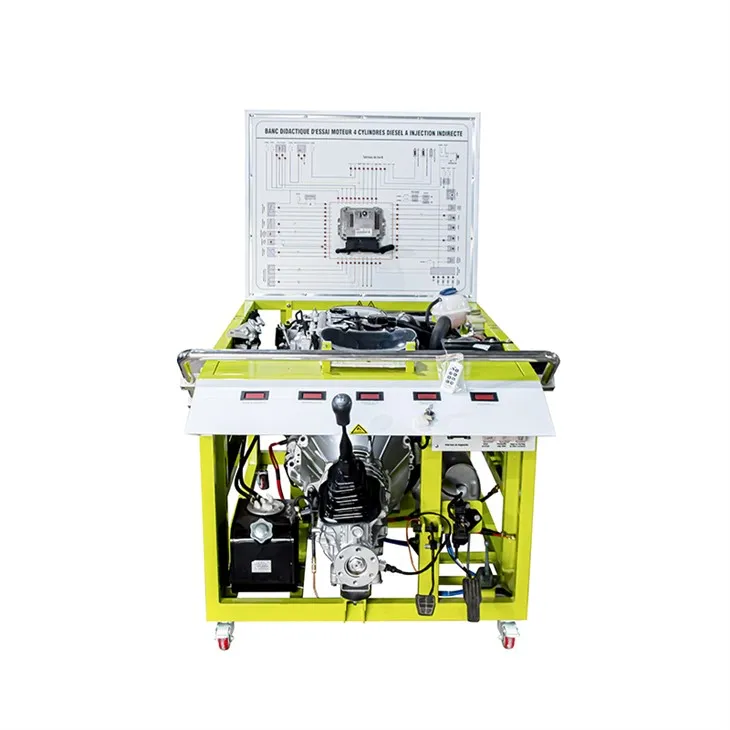

Навчальна платформа Lufeng Engine

【Ознайомлення з продуктом】
1. Навчальна платформа для механічної коробки передач дизельного двигуна Common Rail (чотири циліндри) базується на дизельному двигуні Common Rail високого тиску з електронним керуванням, який може виконувати практичні операції щодо запуску двигуна, прискорення, уповільнення та інших робочих умов, і справді демонструє в електронному вигляді Структура та робочий процес регульованого дизельного двигуна високого тиску Common Rail.
2. Навчальна платформа дизельного двигуна Common Rail з механічною коробкою передач (чотири циліндри) підходить для потреб школи в навчанні дизельного двигуна Common Rail з електронним керуванням високого тиску та навчання технічного обслуговування. У поєднанні з сучасними концепціями навчання фізичні компоненти оригінальної системи автомобіля розташовані на платформі На полиці; блок керування модулем малює кольорову електричну схему та принципову діаграму та встановлює своєрідне навчальне обладнання автомобільного об’єкта з робочою панеллю дисплея та шафою керування. Навчальна платформа для механічної коробки передач дизельного двигуна Common Rail може продемонструвати робочий процес кожного приводу системи. Покажіть структуру компонентів, положення встановлення, з’єднання ланцюгів тощо. Він може систематично задовольняти потреби навчання щодо структурної композиції системи та принципу роботи та підходить для навчання та оцінювання в школах усіх рівнів.
3. Зміцнити пізнання, навчання, практичну підготовку та інші здібності студентів, що втілює метод навчання, що поєднує теорію та практику, і більше підходить для мети та застосування сучасного навчання.
4. Навчальна платформа проста в експлуатації, має компактну структуру та інтуїтивно зрозуміле зображення керування, що робить зв’язок між різними компонентами більш чітким і практичним.
5. Функції та практичне навчання цієї навчальної платформи; у поєднанні з технічними показниками продуктивності фактичного транспортного засобу, головна панель платформи оснащена зовнішнім тестовим отвором для виявлення та прикріплена з пофарбованою електричною схемою, вимірювальним отвором і системною ланцюговою схемою, яка може зручно забезпечувати записи різних нормальних приводів робочі та поточні дані, розуміння та опанування навчальних курсів, таких як усунення несправностей. Удосконалювати схеми навчання та когнітивної системи учнів.

【Особливості】
1) Навчальна платформа для дизельного двигуна Common Rail з механічною коробкою передач — це реальний і робочий дизельний двигун високого тиску Common Rail з електронним керуванням і ручна коробка передач (умови прискорення/уповільнення/холостого ходу нормальні), що повністю демонструє склад, структуру та роботу процес дизельного двигуна високого тиску з системою загальної магістралі з електронним керуванням.
2) Панель навчальної платформи виготовлена ​​з високоякісних алюмінієво-пластикових панелей товщиною 4 мм, стійких до корозії, ударів, забруднень, вогнестійких та вологостійких. Зрозумійте та проаналізуйте принцип роботи системи керування, порівнюючи його зі електричною схемою та дизельним двигуном Common Rail з електронним керуванням високого тиску.
3) На панелі навчальної платформи встановлено термінали виявлення, які можуть безпосередньо виявляти електричні сигнали контактів датчиків, приводів і блоків керування двигуном на панелі, наприклад сигнали опору, напруги, струму, частоти тощо .
4) На панелі навчальної платформи встановлено автомобільні прилади, які можуть відображати в режимі реального часу зміни таких параметрів, як швидкість двигуна, температура води, індикатор тиску масла, індикатор заряджання та індикатор несправності електронної системи керування.
5) Навчальна платформа оснащена діагностичним сидінням, яке можна підключити до спеціального або універсального автомобільного декодера, і може виконувати функції самодіагностики, такі як читання кодів несправностей, очищення кодів несправностей і читання потоків даних для двигуна. електронна система управління.
6) Тренувальна платформа обладнана пристроєм керування дроселем, який може полегшити прискорення та уповільнення двигуна.
7) Тренувальна платформа оснащена монтажними та захисними пристроями, такими як головний вимикач живлення, захисна кришка резервуара для води, захисна кришка маховика та вимикач аварійної зупинки двигуна.
8) На підставі безпосередньо перед панеллю тестування обладнання є 20-сантиметрова сталева стільниця, що зручно для розміщення матеріалів та інструментів для тестування.
9) Основа навчальної платформи зварена сталевою конструкцією, поверхня оброблена процесом розпилення, а передня/обидві сторони зварені круглими захисними пристроями для рук із самоблокуючим роликовим пристроєм, який є гнучким, безпечним, надійним та міцний.
10) Налаштувати системи введення помилок, оцінки та збору даних.

[Базова конфігурація навчальної платформи]
1 комплект панелі керування виявленням (з різними клемами виявлення та кольоровими схемами) (алюмінієво-пластикова панель 950*900*4 мм)
1 комплект панелі приладів
1 комп'ютер керування двигуном (ECU) (новий)
1 діагностичне сидіння (OBDⅡ)
1 вимикач запалювання
1 комплект дизельного двигуна високого тиску високого тиску з електронною системою керування
1 паливний бак (10 л)
1 комплект пристрою керування дросельною заслінкою
1 комплект впускних і вихлопних труб
1 набір резервуару для води (включаючи захисну кришку)
2 вентилятора для охолодження електроніки (12В, 80Вт)
1 комплект повітряного фільтра та впускної труби (оригінальний автомобіль)
1 акумулятор (12V 80Ah)
1 набір реле (включаючи: головне реле, пускове реле, реле вентилятора охолодження, реле попереднього підігріву тощо)
1 блок запобіжників
1 головний вимикач живлення (50A)
1 мобільна підставка (з самоблокуючим роликом) 1500×1000×1700 мм (довжина×ширина×висота)
1 набір пристроїв для моделювання несправностей і усунення несправностей, а також збору даних
1 комплект сажового фільтра
1 комплект трансмісії
