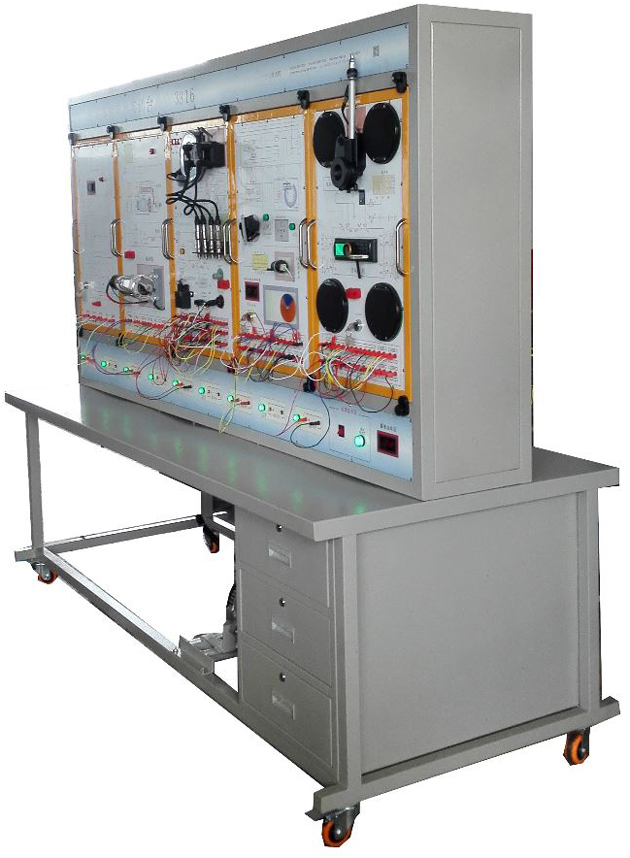

Технічні характеристики пристрою
Вхідна потужність: однофазна ~ 220 В ± 10 відсотків 50 Гц
Робоче живлення: акумулятор 12V DC
Вага: 40 ± 10 кг
Робоча температура: -40 ~ 50 градусів
Розміри: 2500*100*1800(мм)
Обсяг навчання пристрою:
Цей продукт використовується для навчання в коледжах і університетах, професійно-технічних школах і спеціальностях з ремонту автомобілів. Завдяки демонстрації або практичному навчанню цього продукту студенти можуть швидко освоїти різні електричні системи автомобілів. Принцип структури та управління може прискорити розуміння учнями електричної системи всього автомобіля. Це ідеальний допоміжний пристрій для навчання в автомобільній школі.
Особливості пристрою:
Модель: 3316
1 . Обладнання розділене на вісім модулів
1. Система запуску/зарядки
2. Система запалювання/впорскування палива
3, система склоочисників,
4. Система освітлення
5. Система приладів
6. Звукова система
7 Електричні двері та вікна / електричні дзеркала заднього виду тощо. Кожен модуль незалежний і тісно пов’язаний один з одним і може зазвичай демонструвати принципи роботи основних електроприладів оригінального автомобіля відповідно до режиму роботи оригінального автомобіля; кожен модуль можна розібрати / зібрати в будь-який час, що зручно для слухачів для проведення навчання та оцінки електроприладів всього автомобіля.
Верхня частина кожного модуля:
1. Принципова схема розподільного кола, електричні прилади розміщені в упорядкованій системі, а назви кожного компонента позначені;
Середній:
2. Зіставте відповідні клеми підключення лінії
3. Нижня частина: оснащена загальним блоком живлення, світлодіодним робочим дисплеєм, цифровим лічильником YL-3135 LCD та іншим загальним обладнанням. Це дозволяє учням проводити навчання з’єднанню схем кожного модуля на принциповій схемі ланцюга, щоб тренувати здатність студентів практикувати та аналізувати схеми.
Ознайомлення з навчальними функціями кожного модуля:
1) Система запуску/зарядки: повна принципова схема системи запуску/зарядки. Зовнішня конфігурація: трифазний асинхронний двигун приводить в дію генератор, динамічно визначає, чи нормально працює система зарядки, і одночасно подає електроенергію на електричне обладнання. Вчителям зручно навчати і водночас розвивати інтерес до навчання.
2 ) Система запалювання двигуна/вприскування палива: повне запалювання двигуна/впорскування палива, схема захисту від крадіжки смарт-ключа двигуна, плюс: імітатор колінчастого вала двигуна/регулювання швидкості, світлодіодний індикатор частоти впорскування палива; за допомогою правильного перехресного методу, Динамічно спостерігайте за робочими умовами запалювання/впорскування палива, регулюючи колінчастий вал двигуна/симулятор швидкості, динамічно спостерігайте за різною частотою моделювання ширини імпульсу запалювання/впорскування палива за різних робочих умов та візуально виражайте двигун електронна система управління.
3 ) Система склоочисників: повна електрична схема системи склоочисників, після підключення через перехресну лінію, її можна продемонструвати нормально відповідно до функції оригінального автомобіля. , високошвидкісний склоочисник, спринклерний двигун та інші робочі світлодіодні ліхтарі, спостереження в режимі реального часу за динамічними змінами в різних станах.
4) Система освітлення: повна принципова схема системи освітлення. Після підключення через перехресну лінію фари/маленькі ліхтарі, покажчики повороту, протитуманні фари, стоп-сигнали, ліхтарі заднього ходу та інше освітлення можуть нормально демонструватися відповідно до оригінальних функцій автомобіля. Робочий стан системи. Зручно проаналізувати принцип роботи кожного електричного приладу, напрямок лінії тощо та забезпечити більш стислий метод для навчання та розуміння студентами.
5) Система приладів: повний навчальний модуль приладів, а також різні пристрої імітації сигналу можуть справді відображати різні функції вилучення сигналу та відображення системи приладів. Забезпечуйте хороший сигнал про небезпеку безпеки водіння та значно уникайте аварій.
6 ) Аудіосистема: 1. Може відтворювати повну область VCD, CD, CD-R/RW, MP3 та диски інших форматів; 2. Радіо може зберігати місцеві канали AM (12) і FM стерео FM (18); 3 Підтримка зовнішнього дільника напруги типу універсального керування рульовим колесом, не руйнуючи оригінальну функцію автомобіля, зручну для роботи водія; 4 Підтримка версії 2.0 U disk; 5 Двосторонній відеовихід, чотиристоронній аудіо; Один відеовхід, двосторонній аудіовхід; 6 Повністю інтелектуальний гуманізований інтерфейс роботи
7) Дверна система: повна схема електричних дверей і вікон / електричного дзеркала заднього виду, що повністю демонструє структуру та принцип роботи оригінальної системи дверей автомобіля CAN-BUS / електричної системи дзеркал заднього виду; він може імітувати різні функції протиугінної системи дверей, такі як запуск ключа, електросклопідйомники, дверні замки та інші функції, може виконувати підбір ключів, розблокування та інші навчальні операції; встановити оригінальний автомобільний діагностичний роз'єм OBDII, можна підключити до спеціального декодера для зчитування коду несправності електронної системи керування двигуном і протиугінної системи через систему CAN-BUS, видалення коду несправності, динамічного зчитування потоку даних, аналізу форми сигналу та інші експерименти.
3 . Конструкція з восьми станцій:
на кожній лаві одночасно може розташовуватися вісім тренувальних станцій; незалежна модульність: відповідно до потреб змісту навчання різні навчальні модулі можна гнучко обмінювати для досягнення ефекту швидкого, зручного та багатоцільового;
4 . Складність кожної модульної лінії різна, і вчителі можуть проводити різні рівні оцінювання підготовки студентів відповідно до складності модульної лінії;
Технологічні характеристики пристрою
1 . Процес виробництва принципової схеми панелі вдосконалений, використовуючи високоміцну композитну алюмінієво-пластикову панель товщиною 4 мм, технологію лазерного кольорового напилення, яскраві кольори та тривалий термін служби!
2 . Лава рівномірно виготовлена з високоякісного алюмінієвого сплаву товщиною 4 мм за спеціальною технологією; кожен модуль має зовнішню раму з високоякісного чавуну товщиною 1,3 мм, а схематична діаграма панелі оточена оболонкою з алюмінієвого сплаву товщиною 1,2 мм; загальна конструкція вертикальної лави розумна та щедра, фіксована та стабільна, високий коефіцієнт безпеки.
3 . Високоякісний дерев’яний фанерний робочий стіл із задньою стороною 20 мм, розділений на тришаровий висувний тип і двошарову шафу для інструментів великої площі, придатну для розміщення навчальних кабелів, матеріалів для обслуговування автомобіля тощо.
4 . Конструкція коліщатка: Радіус: товщина 5 мм, 50 мм, універсальний нейлоновий коліщаток, що замикається, може бути фіксованим / мобільним навчанням.
5. Проект навчання пристрою
1 . Розуміння всієї структури електричної системи автомобіля
2 . Експеримент із підключенням усієї системи модуля керування освітленням автомобіля
3 . Експеримент з проводкою системи модуля керування приладом
4 . Експеримент із підключенням протиугінної системи керування запалюванням уприскування палива
5. Експеримент із підключенням системи модуля керування заряджанням
6 . Початок експерименту з проводкою системи модуля керування
7 . Експеримент із проводкою системи модуля керування аудіосистемою
8 . Експеримент із підключенням системи модуля керування склоочисниками
9 . Експеримент з проводкою системи модуля керування дверима
10. Вимірювання сигналу восьми модулів всього електроприладу автомобіля
11. Вимірювання компонентів восьми модулів усього електричного приладу автомобіля
12 ．Комплексна перевірка та аналіз восьми модульних систем електроприладів усього автомобіля
