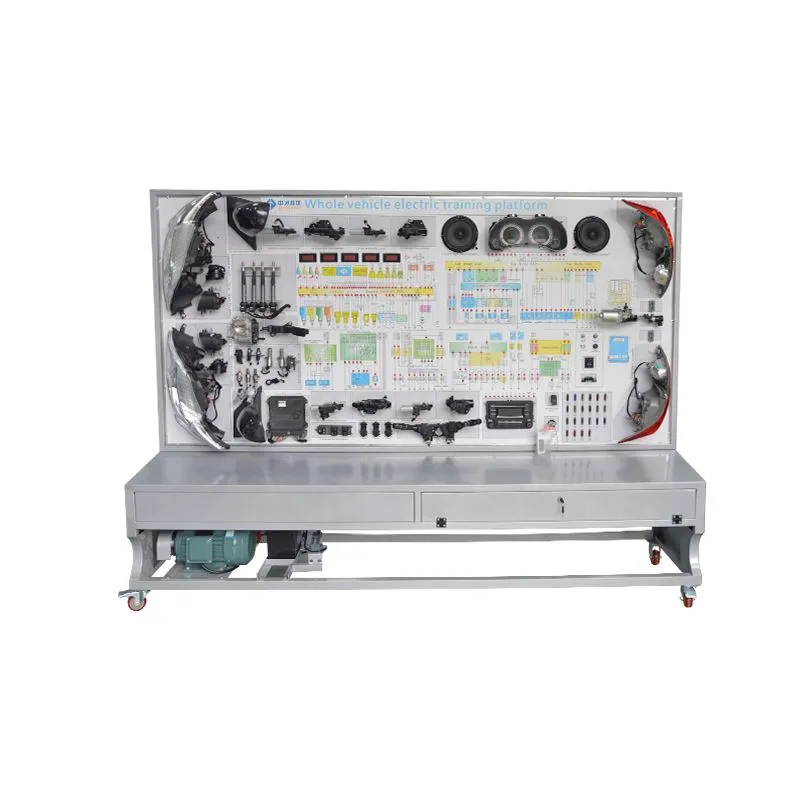

Комплексна автомобільна електрична система

I. Огляд продукту

TheКомплексна автомобільна електрична системанавчальна платформа базується на реальних автомобільних електричних компонентах, демонструючи структуру та робочі процеси різних автомобільних електричних систем, включаючи протиугінну систему двигуна, систему приладів, систему освітлення, систему склоочисників, систему звукового сигналу, систему запалювання, електричну систему вікон, електричну дверні замки, аудіосистема, система запуску та система зарядки. Він підходить для шкіл, де викладають теорію та підтримують навчанняКомплексна автомобільна електрична система.

II. Особливості продукту

Реальні та діючі автомобільні електричні системи, які повністю демонструють склад та структуруКомплексна автомобільна електрична система.

Підключіть джерело живлення та керуйте різними електричними перемикачами та кнопками на панелі навчання, щоб продемонструвати робочі процеси електронної системи керування двигуном автомобіля, системи приладів, системи освітлення, системи склоочисників, системи гудків, системи запалювання, системи електричних вікон, електричних дверних замків , аудіосистема, система запуску та система зарядки.

Панель обладнання виготовлена ​​з високоякісного алюмінієвого композитного матеріалу, який є ударостійким, забрудненим, вогнестійким та вологостійким. Поверхня проходить спеціальну обробку напиленням; панель надрукована з кольоровою схемою, яка не вицвітає. Студенти можуть інтуїтивно порівняти електричну схему з фактичними компонентами, щоб зрозуміти та проаналізувати принципи роботи кожної автомобільної електричної системи.

Навчальна панель оснащена терміналами виявлення, які дозволяють безпосередньо вимірювати електричні сигнали від компонентів схеми автомобільних електричних систем, наприклад сигнали опору, напруги, струму та частоти.

Панель містить діагностичний роз’єм, який можна підключати до спеціальних або універсальних автомобільних декодерів для запитів на кодування ECU, зчитування та очищення кодів несправностей, зчитування потоків даних, тестування компонентів, налаштування параметрів, аналізу форми сигналу та відповідності ключів.

Панель має 1,5 мм холоднокатану сталеву структуру для естетичної привабливості; основа виготовлена ​​зі зварної сталі з розпилювальним покриттям і самоблокуючими роликами для мобільності.

III. Технічні характеристики

Розміри (прибл.): 2400×700×1900 мм (Д×Ш×В);

Джерело живлення: трифазне чотирипровідне (або трифазне п'ятипровідне) 380В ±10%, 50Гц;

Робоча напруга: DC 12 В;

Робоча температура: від -40 градусів до +50 градусів;

Трифазний асинхронний двигун;

Напруга: AC 220V/380V;

Потужність: 2.2KW;

Швидкість: 1420 об/хв;

Сталева труба: 40×40×3 мм;

Шафа: штампована конструкція з холоднокатаної сталі 1,5 мм із дверцятами для обслуговування ззаду;

Мобільні ролики: 100×60 мм.

IV. Базова конфігурація (на одиницю)

iV. Запобіжні заходи щодо поводження з обладнанням

Уникайте самостійного переміщення обладнання під час транспортування. Більшість наших продуктів оснащено мобільними роликами, і обладнання, як правило, велике та важке.

Автомобільні тренажери часто мають неправильну форму. Перш ніж переміщати виріб, перевірте, чи немає виступаючих предметів, наприклад цвяхів або гострих країв, щоб запобігти травмам. Якщо умови дозволяють, надіньте захисні рукавички та взуття.

Не пересувайте обладнання швидко будь-якою місцевістю, оскільки це може призвести до втрати контролю та серйозних нещасних випадків, а також до значного пошкодження обладнання.

Будьте особливо обережні під час переміщення обладнання через верстаки, пандуси, сходи та інші слизькі місця. Під час транспортування обладнання через дверні отвори переконайтеся, що ширина дверей достатня, щоб запобігти травмуванню пальців.

Вибираючи місце для розміщення, виберіть рівне, провітрюване приміщення з укриттям і протипожежним доступом. Коли положення зупинки підтверджено, увімкніть гальма рухомих коліщаток або заблокуйте їх твердим предметом, щоб запобігти скочуванню. Більшість наших продуктів необхідно розміщувати горизонтально, щоб працювати безпечно та правильно.

Порада:Використовуйте механічну обробку, коли це можливо.

V. Застереження щодо встановлення та налагодження

Непрофесіоналам забороняється встановлювати або налагоджувати обладнання. Професіонали повинні ретельно розуміти функції та заборони пристрою перед встановленням і можуть зв’язатися з виробником для технічної допомоги, якщо це необхідно.

Переконайтеся, що обладнання надійно встановлено, щоб запобігти падінню компонентів і травмуванню.

Якщо виріб використовує джерело живлення 220 В/380 В, кабель живлення має встановити кваліфікований електрик. Тримайте безпечну відстань від цього джерела живлення під час роботи, щоб уникнути ураження електричним струмом.

Несанкціоновані модифікації цього обладнання заборонені.

VI. Застереження щодо використання

Обладнання слід використовувати в добре провітрюваному, сухому середовищі. Ознайомитися з розміщенням та використанням вогнегасників у практичній залі.

Інструктори повинні брати участь у нашому післяпродажному обслуговуванні перед використанням обладнання, щоб освоїти основні методи роботи та принципи, і вони повинні вести учнів у навчальній діяльності. Учням не дозволяється самостійно працювати з обладнанням.

Перед використанням обладнання перевірте з’єднання живлення та очистіть навчальні модулі від будь-якого сміття, наприклад інструментів для розбирання та вимірювальних пристроїв.

Перевірте знос кожного модуля. Якщо будь-які компоненти пошкоджені, виконайте технічне обслуговування або замініть їх. Технічне обслуговування не можна проводити, коли обладнання ввімкнено.

Дотримуйтеся правил тренінгової зони та слухайте розпорядження інструктора. У разі нещасного випадку зберігайте спокій, відключіть живлення, якщо це можливо, і негайно повідомте інструктора, щоб він евакуював територію.

Під час нормальної роботи завжди пам’ятайте про високі температури, тиск і швидкість, щоб запобігти травмам і пошкодженню обладнання. Обладнання має нагрівальні елементи, торкатися до них під час роботи заборонено.

Термінали виявлення або паралельні роз’єми на панелі навчання підключаються безпосередньо до систем керування, датчиків і виконавчих механізмів лише для тестування. Будь ласка, проведіть тести відповідно до вказівок інструктора. Використання простих тестових ламп (тільки звичайних лампочок), дротів або струмопровідних металів для підключення клем суворо заборонено, оскільки це може спричинити коротке замикання, помилкові сигнали та потенційно призвести до пошкодження обладнання та нещасних випадків.

Після навчання вимкніть основне джерело живлення та переконайтеся, що обладнання захищене від води та пилу.

Регулярно обслуговуйте обладнання, включаючи заміну антифризу, трансмісійного масла, гальмівної рідини тощо.

Забороняється палити та виконувати інші небезпечні операції, наприклад відкритий вогонь, поблизу обладнання.

VI. Філософія післяпродажного обслуговування:

День введення продукту в експлуатацію є нашим справжнім тестом. Ми ніколи не можемо виправдовувати свої недоліки; вирішення проблем - наш єдиний вихід. Надавати вам щире служіння – наше вічне зобов’язання.

VII. Процес післяпродажного обслуговування:

Ви, клієнт, надішлете нам електронний лист із описом своїх післяпродажних потреб.

Отримавши вашу електронну пошту, ми негайно відповімо та докладемо зусиль для якнайшвидшого вирішення проблеми.

Ми регулярно перевіряємо та відстежуємо послуги, постійно контролюючи ваше використання та надаючи своєчасну допомогу.

Примітка:Чекаємо на ваші дзвінки в будь-який час!
