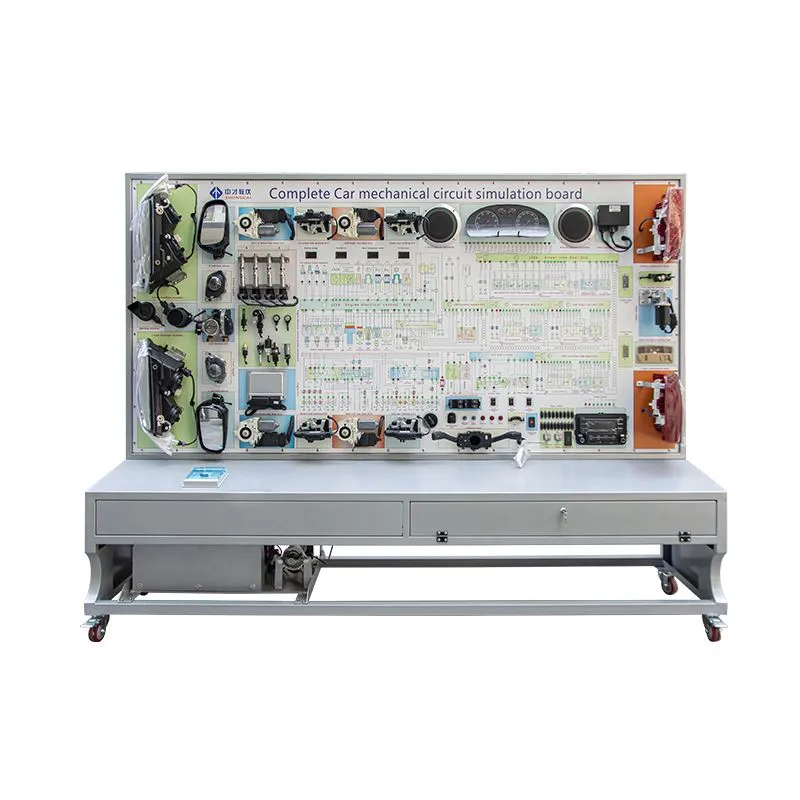

Повна електрична система автомобіля

Ознайомлення з продуктом

Цей пристрій базується на автомобільній електронній та електричній системі Volkswagen Passat, ефективно демонструючи склад і робочі процеси різних систем, включаючи систему приладів, систему освітлення, систему освітлення, систему склоочисників, систему запуску, систему заряджання та систему запалювання. Він підходить для навчальних потреб середніх і вищих професійно-технічних коледжів, загальноосвітніх навчальних закладів і навчальних організацій для теоретичної та практичної підготовки зповна електрична система автомобіля.

Функціональні особливості

Реалістичні операційні системи:

Цей пристрій має повністю функціональну автомобільну електронну та електричну систему, що демонструє структуруповна електросистема автомобіля, включаючи систему приладів, систему освітлення, систему освітлення, систему склоочисників, систему запуску, систему зарядки та систему запалювання.

Інтерактивні демонстрації:

Користувачі можуть маніпулювати різними електричними перемикачами та кнопками, щоб реалістично продемонструвати робочі процеси системи приладів, системи освітлення, системи освітлення, системи склоочисників, системи запуску, системи зарядки та системи запалювання, допомагаючи студентам зрозуміти функціїповна електросистема автомобіля.

Порти вимірювання та навчання навичкам:

Кожен електричний компонент на панелі навчання оснащений вимірювальними портами. Звертаючись до відповідних електричних схем або документації з ремонту та використовуючи такі інструменти, як осцилографи та мультиметри, учні можуть розвивати свої навички читання схем і вимірювання різних сигналів, пов’язаних ізповна електросистема автомобіля.

Термінали прямого тестування:

Навчальна панель оснащена тестовими клемами, які дозволяють безпосередньо вимірювати електричні сигнали від різних компонентів схеми електричної системи автомобіля, включаючи сигнали опору, напруги, струму та частоти.

Міцна конструкція:

Тренувальна платформа виготовлена ​​з високоякісної сталі, що відрізняється високою міцністю, стійкістю до корозії та тривалим терміном служби. Він проходить процес розпилення для привабливого та високоякісного зовнішнього вигляду. Платформа оснащена колесами, що самоблокуються, що забезпечує легку мобільність, безпеку, надійність і довговічність.

За допомогою цього пристрою учні можуть комплексно опануватиповна електросистема автомобіляавтомобіля Volkswagen Passat, закладаючи міцну основу для розвитку їхніх професійних навичок.

Перевірки перед початком роботи

Переконайтеся, що напруга батареї відповідає нормі перед використанням електричного експериментального стенду автомобіля.

Переконайтеся, що з’єднання комп’ютера безпечні.

Перевірте кабель живлення на наявність від’єднань або пошкодження ізоляції.

Переконайтеся, що кабелі акумулятора підключено належним чином.

Переконайтеся, що перемикач імітації несправності знаходиться в правильному положенні.

Поверніть перемикач запалювання в положення ON і перевірте приладову панель і електропроводку на наявність несправностей. Якщо все нормально, увімкніть кожен вимикач світла, щоб перевірити, чи всі лампи працюють належним чином. Натисніть кнопку звукового сигналу, щоб переконатися, що електричний звуковий сигнал працює. Натисніть відповідні перемикачі, щоб переконатися, що всі двигуни працюють нормально. Виконуйте тестування або вимірювання, лише якщо все працює правильно.

Процедури експлуатації продукту

Операції виявлення несправностей:

За допомогою мультиметра перевірте такі компоненти:

Перевірте напругу батареї:

Переконайтеся, що напруга батареї є нормальною та може забезпечити 12 В постійної лінії живлення.

Перевірте вимикачі світла:

Увімкніть перемикач світла в перше положення і перевірте, чи правильно горять передні і задні габаритні вогні, а також підсвічування панелі приладів і номерного знака. Увімкніть протитуманні фари та перевірте, чи правильно світяться передні та задні протитуманні фари.

Перевірте перемикач світлорегулятора фар:

Увімкніть перемикач затемнення фар, щоб перевірити, чи правильно працюють дальнє, ближнє світло та ближнє світло.

Перевірте вимикач покажчиків повороту, вимикач сигнальної сигналізації, вимикач світла заднього ходу, вимикач стоп-сигналу та кнопку звукового сигналу:

Увімкніть перемикач покажчиків повороту та перевірте, чи правильно блимають лівий і правий покажчики повороту.

Натисніть кнопку сигнальної лампи, щоб переконатися, що передня та задня сигнальні лампи блимають належним чином.

Натисніть перемикач ліхтарів заднього ходу, щоб переконатися, що ліхтарі заднього ходу світяться правильно.

Натисніть вимикач стоп-сигналу, щоб перевірити, чи стоп-сигнали та високо встановлений стоп-сигнал світяться належним чином.

Перевірте перемикачі склопідйомників, перемикачі регулювання дзеркал і перемикач склоочисників:

Натисніть кожен перемикач склопідйомників, щоб переконатися, що відповідні склопідйомники працюють нормально.

Поверніть перемикач регулювання дзеркал, щоб перевірити, чи відповідні дзеркала рухаються належним чином.

Встановіть перемикач склоочисника у відповідне положення та перевірте, чи двигун склоочисника працює належним чином.

Поширені несправності та рішення

Технічне обслуговування та догляд

Щоб переконатися, що система безпечна та надійна, від’єднайте джерело живлення та зніміть мінусову клему акумулятора після завершення тестування.

Не розміщуйте стенд у надто вологих умовах або під прямими сонячними променями.

Щоб уникнути перешкод, не розміщуйте магнітні матеріали поблизу обладнання.

Під час роботи експериментального стенду не підключайте та не від’єднуйте роз’єми схеми випадково, щоб уникнути випадкового пошкодження.

Застереження щодо використання

Не підключайте та не від’єднуйте роз’єми ECU до того, як буде знято мінусову клему акумулятора.

Не підключайте та не від’єднуйте жодні роз’єми, коли вимикач запалювання знаходиться в положенні «ON».

Під час використання діагностичних інструментів переконайтеся, що дотримані правильні методи використання.

Не вимірювайте опір датчиків або приводів через тестові порти, коли вимикач запалювання знаходиться в положенні «ON». При необхідності вимірювання проводити під керівництвом інструктора при положенні замка запалювання «ВИМК.». Зверніть увагу на правильні методи вимірювання.

За потреби регулярно заряджайте акумулятор.
