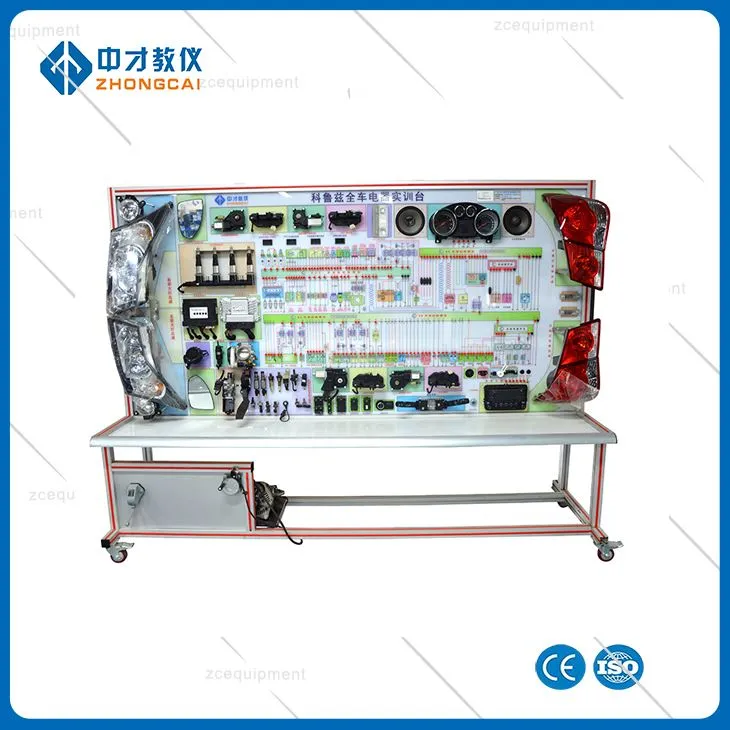

Автомобільна вся електротехнічна освітня рада

Опис всіх компонентів автомобільної електричної освітньої плати

(1) Термінал виявлення: розташований на електричній схемі панелі та підключенні зовнішніх компонентів, зручний прилад для визначення умов роботи електричної системи автомобіля;

(2) Центральна плата: в основному централізована плата для розподілу електроенергії всієї автомобільної електричної освітньої плати;

(3) Задні ліхтарі: Задні ліхтарі включають стоп-сигнал, сигнал повороту, стоп-сигнал, світло заднього ходу, протитуманні фари

(ліва протитуманка, права протитуманка ні);

(4) Внутрішнє освітлення: є два кіоски, один - це перемикач, інший - контрольний перемикач;

(5) Індикатор номерного знака: підсвічування номерного знака горить, коли вмикається невелика лампочка;

(6) фари: в основному мають близьке світло, дальнє світло та невелике переднє світло; керується перемикачем фар;

(7) Протитуманна фара: керується перемикачем протитуманних фар, протитуманну фару можна ввімкнути лише тоді, коли перемикач світла увімкнено;

(8) покажчик повороту: він спрацьовує, коли вимикач сигналізації небезпеки або вимикач повороту відкрито;

(9) Індикатор ширини ліворуч і праворуч: коли невеликий індикатор увімкнено, він використовується для індикатора ширини;

(10) перемикач фар: двома ліхтарями я керую невеликими ліхтарями (включаючи лівий і правий габаритні вогні, задні ліхтарі та підсвічування номерного знака), II керую невеликими фарами і працюють одночасно (у цей час через комбінований перемикач для зміни режиму освітлення) для керування невеликим світлом, ближнім світлом, дальнім світлом; Одночасно також керую вимикачем протитуманних фар; Одночасно є дві передачі, я керую роботою передніх протитуманних фар, II керую вимикачем протитуманних фар; передні та задні протитуманні фари працюють одночасно; живлення вимикача протитуманних фар подається від перемикача фар. Іншими словами, протитуманна фара може керувати роботою протитуманної фари тільки при включеному перемикачі фар (I або II клас).

(11) комбінований перемикач: вся автомобільна електрична освітня плата має три перемикачі, відповідно вимикач світла, перемикач покажчиків повороту, перемикач склоочисника; перемикач світла можна використовувати для перемикання ламп ближнього та далекого світла та роботи лампи автомобіля ; Перемикач сигналів повороту може керувати роботою лівого та правого бічних покажчиків повороту; Перемикач склоочисника має п'ять передач, які є точковими перемикачами, зупинками, переривчастими передачами, повільними та швидкими передачами.

(12) Вимикач сигнальної лампи небезпеки: використовується для керування передніми та задніми покажчиками повороту, що працюють одночасно;

(13) Гальмівний вимикач: використовується для управління роботою стоп-сигналів;

(14) Перемикач заднього ходу: використовується для керування роботою фар заднього ходу;

(15) Вимикач воріт: використовується для керування роботою внутрішньої лампи;

(16) перемикач регулювання лампи приладу: відрегулюйте яскравість перемикача лампи приладу;

(17) Корпус дросельної заслінки: використовується для регулювання швидкості холостого ходу та збільшення отвору повітряного потоку системи, щоб двигун міг досягти необхідного робочого стану; внутрішній датчик положення дросельної заслінки та датчик положення двигуна холостого ходу;

(18) Електромагнітний клапан вуглецевого резервуара: контроль відкриття та закриття шляху відновлення вуглецевого бака;

(19) Датчик температури двигуна: датчик температури двигуна, введення температури двигуна в ЕБУ двигуна;

(20) Датчик детонації: він може визначати стан детонації двигуна та вводити сигнал дефлаграції в ЕБУ двигуна;

(21) Датчик положення колінчастого валу: сигнал положення колінчастого валу індукційного типу, вхідний сигнал до ЕБУ, основний сигнал управління запалюванням та впорскуванням палива;

(22) Датчик температури впуску: розташований на впускній трубі, використовується для індукції температури впуску, вхідного сигналу температури впуску в ЕБУ;

(23) ЕБУ: отримує сигнал від датчика, посилає керуючий сигнал на привод для виконання відповідної функції керування;

(24) Комбінований прилад: відображення робочого стану системи;

(25) Звуковий динамік: це звук носія, керований аудіо хостом;

(26) Аудіо хост: робота з управління аудіосистемою;

(27) Генератор: заряджає акумулятор і контролює роботу індикатора заряду;

(28) Стартер: компонент, що використовується для приводу маховика при запуску;

(29) Склоочисник в зборі: є п'ять передач, відповідно точкова переміщається, стопорна передача, переривчаста передача, повільна передача та швидка передача;

(30) насос для миття: використовується для подачі води для миття лобового скла та використання склоочисників;

(31) Силовий агрегат: розташований під платформою, складається з двигуна, який використовується для живлення системи зарядки;

(32) Свічка запалювання та котушка запалювання: використовуються для запалювання;

(33) Прикурювач: з нагрівальним дротом, використовується для запалювання сигарет;

(34) Двотональний динамік: голосовий привід, ручне управління перемикачем динаміків;

(35) Вимикач клаксона: розташований на комбінованому перемикачі, керує роботою клаксона

(36) Перемикач контролю температури: керуйте роботою вентилятора охолодження, високої та низької передач;

(37) Вентилятор тепловідведення: використовується для відведення тепла системи двигуна;

(38) Електричне дзеркало заднього виду: керується перемикачем електричного дзеркала заднього виду, яке використовується для спостереження за заднім ходом перевізника;

(39) Перемикач регулювання дзеркала заднього виду: перемикач для регулювання положення лінзи електричного дзеркала заднього виду;

(40) Електронний центральний блок управління системи комфорту: контроль роботи системи комфорту;

(41) Блок управління блокуванням: пристрій для управління центральним замком управління;

(42) Двигун дверей і вікон і блок управління: двигун дверей і вікон призначений для прийому сигналів і керування підйомом дверей і вікон; Блок керування призначений для керування пристроєм електродвигуна замка;

(43) Перемикач двигуна дверей і вікон: керуйте підйомом вікна;

(44) Основний вимикач керування для водія повністю електричної освітньої панелі автомобіля: перемикач може керувати відкриттям і закриттям дверного замка, керувати підйомом передніх і задніх вікон, а також має режим безпеки вікна (коли перемикач режиму безпеки знаходиться відкрито, перемикач заднього та пасажирського скла не працює)
